Ropam ROPAM ZESTAW NEOLTE-IP-64-SET

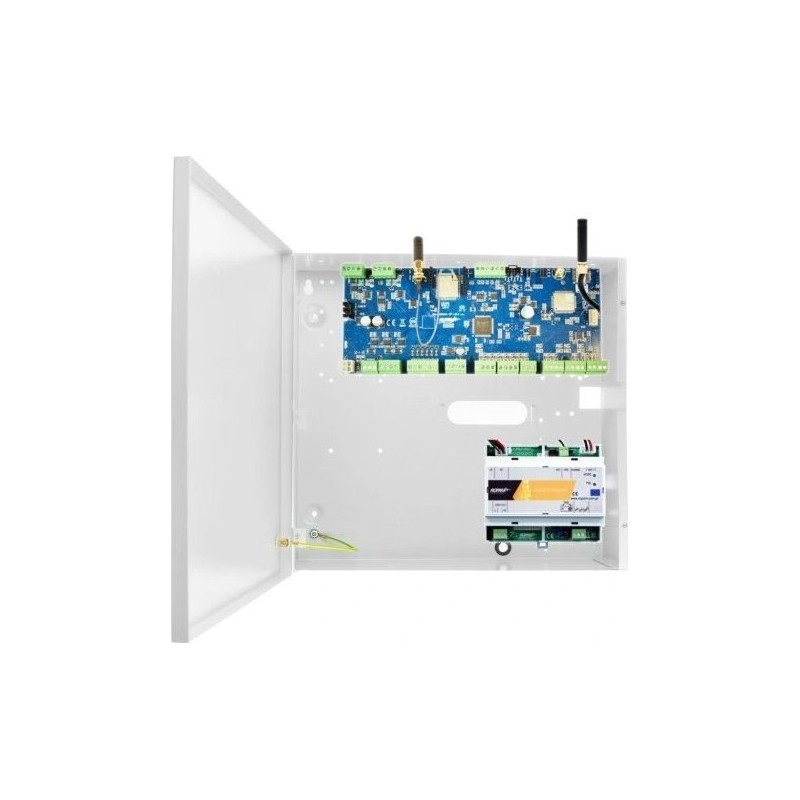

Centrala alarmowa Ropam NeoLTE-IP-64-SET z automatyką budynkową, komunikacją GSM i modułem WiFi

W zestawie:

• centrala alarmowa Ropam NeoLTE-IP-64 - 1 szt;
• antena WiFi- 1 szt;
• obudowa Ropam O-R4D – 1 szt;
• zasilacz Ropam PSR-ECO-5012-RS – 1 szt;
• antena Ropam AT-GSM-MINI - 1 szt;
• konektor Ropam AT-SMAm-20-SMAf - 1 szt.
• akcesoria (kołki montażowe, rezystory).

Centrala alarmowa Ropam NeoLTE-IP-64 posiada wbudowany komunikator GSM i moduł WiFi, dzięki którym uzyskujemy zdalną kontrolę i sterowanie systemem. Wyposażona jest w 16-64 wejść programowalnych oraz 8-40 wyjść programowalnych. Umożliwia także obsługę do 32 modułów roletowych.

Kontrola systemu możliwa jest też z poziomu smartfona z zainstalowaną aplikacją RopamNeo (system Android/iOS) - do pobrania w Google Play lub App Store.

Centralę programuje się lokalnie (poprzez kabel micro USB lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP). Urządzenie przeznaczone jest do użytku w domach prywatnych i niewielkich firmach, a także do rozbudowy bardziej zaawansowanych, wyspecjalizowanych systemów.

Cechy produktu (NeoLTE-IP-64):

• 4 niezależne strefy z dwoma typami czuwania: pełne lub nocne,

- 16-64 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe,

- 8-40 wyjść programowalnych, rozbudowa przez ekspandery wyjść, + obsługa do 32 modułów roletowych (magistralowe lub radiowe),

- centrala hybrydowa: przewodowa + system bezprzewodowy Ari,

- obsługa do 4 paneli dotykowych (serii TPR-4) lub klawiatur dotykowych (TK-4),

- modem LTE obsługa sieci 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)

- w przypadku wersji Neo-IP-64 możliwość późniejszej rozbudowy o moduł EXP-LTE,

- wbudowany moduł WIFI (w standardzie 802.11 b/g/n, 2.4 GHz, z anteną na obudowę),

- komunikacja IP: WIFI/LAN kanał podstawowy, kanały zapasowe: GPRS/LTE (NeoLTE-IP-64),

- opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN,

- dedykowana aplikacja mobilna RopamNeo, do nadzoru online oraz zdalnego sterowania,

- 2 magistrale komunikacyjne RopamNET do podłączenia paneli dotykowych, modułów rozszerzeń,

- 1 magistrala TSR do podłączenia czujników temperatury i wilgotności,

- 4 timery z kalendarzem, do sterowania i automatyki,

- wbudowany LogicProcessor do tworzenia zaawansowanych funkcji logicznych,

- programowanie: lokalne przez micro USB lub WIFI/ETH, zdalne przez GPRS/IP lub LTE w zależności od wersji,

- obsługa kodów USSD (kontrola kart pre-paid),

- wygodne rozłączne złącza zaciskowe, pogrupowane wg portów,

- możliwość aktualizacji oprogramowania poprzez kabel USB lub WiFi,

- zasilanie 12V DC, do zasilania wymagany nadzorowany zasilacz systemowy PSR-ECO-5012-RS lub PSR-ECO-2012,

Cechy produktu (NeoLTE-IP-64):

• 4 niezależne strefy z 2 typami czuwania: pełne lub nocne
• tworzenie listy użytkowników w programie NeoGSM-IP Manager
• 16-64 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe
• 8-40 wyjść programowalnych, rozbudowa przez ekspandery wyjść + obsługa do 32 modułów roletowych (magistralowe lub radiowe)
• obsługa do 4 paneli dotykowych (serii TPR-4x/4xS) lub klawiatur dotykowych (TK-4x)
• dodatkowe lokalne wyjście przekaźnikowe w każdym panelu dotykowym
• wbudowany modem GSM - LTE
• wbudowany moduł WIFI (wraz z konektorem i anteną na obudowę)
• obsługa aplikacji mobilnej: RopamNeo, do nadzoru online przez internet
• komunikacja IP: WIFI/LAN kanał podstawowy, GPRS kanał zapasowy (automatyczne przełączanie)
• 4 timery z kalendarzem, do sterowania i automatyki
• współpraca z zasilaczami PSR-ECO (oszczędność energii i kosztów)
• zaawansowane funkcje logiczne i programowe przekaźniki czasowe, LogicProcessor
• funkcje automatyki budynkowej z wykorzystaniem komunikacji po sieci elektrycznej, unikalna technologia SmartPLC
• sterowanie z Internetu dla kanału IP: obsługa stałego IP/domeny lub serwer RopamBridge (dowolny Internet)
• sterowanie z Internetu dla kanału GPRS: obsługa szyfrowanego serwera RopamBridge ('router w Internecie po ID')
• obsługa 8 czujników temperatury i wilgotności (przewodowe, bezprzewodowe)
• obsługa 8 termostatów pokojowych (wykorzystanie czujników temperatury),
• czujnik smogu (PM2.5 i PM10) - 2 magistrale RopamNet (EIA-485)
• programowanie lokalne przez micro USB lub WIFI/ETH
• programowe zdalne przez serwer RopamBridge (GPRS lub IP)
• obsługa kodów USSD (kontrola kart pre-paid)
• 2 magistrale RopamNET (wbudowana diagnostyka magistrali)
• możliwość aktualizacji oprogramowania poprzez kabel USB lub WIFI
• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów
• aplikacja narzędziowa do konfiguracji: RopamNeoIPManager64

Funkcje automatyki budynkowej:

• obsługa 8 termostatów pokojowych (wykorzystanie czujników temperatury)
• czujnik smogu (PM2.5 i PM10)
• obsługa 8 czujników jakości powietrza
• 4 makra (sekwencja) do wywołania z paneli dotykowych lub aplikacji
• kontrola wyjść (BO) do sterowania elementami automatyki możliwe poprzez: aplikacje mobilna RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• wejście analogowe AI 0-10V lub 4..20mA do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd.
• integracja audio z analogowymi wideodomofonami (VAR-1U), domofonami i interkomami
• podsłuch obiektu (AMR-1)
• obsługa systemu IQPLC (SmartPLC)– sterowanie poprzez sieć zasilania 230VAC
• integracja z innymi systemami automatyki poprzez protokół ModBus TCP/IP

Powiadomienie / Sterowanie

• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie
• PUSH powiadomienie do aplikacji mobilnej RopamNeo
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów bezpośrednio do centrali, podsłuch AMR-1)
• monitoring GPRS: współpraca ze stacją/serwerem Monitoring Software Ropam lub ze stacją Kronos NET (sterownik RopamDirect) lub SafeStar szyfrowana transmisja TCP/IP, 2 adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• wbudowany protokół komunikacyjny SIA-IP

Obsługa za pomocą aplikacji mobilnej RopamNeo

(system Android/iOS) - do pobrania w Google Play lub App Store.

LogicProcessor:

• graficzny, blokowy edytor logiki (DiagramEditor)
• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• do 20 niezależnych warunków logicznych, (bloki If...Then...Else)
• do 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych
• kreator logiki lub edytor skryptu (język skryptowy C), symulator: zadajnik i podgląd skryptu

Specyfikacja techniczna (NeoLTE-IP-64):

• LTE
• moc zasilacza (wydajność prądowa): 20W (1,5A)
• sygnalizacja awarii zasilania DC: U<11V
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms.
• wejścia binarne (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO= hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1; impedancja linii dla danego typu: brak naruszenia/naruszenie
• wejścia czujników temperatury: T1-T4 (Data), GND, +VT (3,3V)
• wejście analogowe (programowane): Uin= 0-10V/DC (max.) lub 4-20mA (impedancja Z=30KΏ , rozdzielczość 10mV dokładność 1% całego zakresu)
• komunikacja systemowa: 2x EIA-485 – magistrala systemowa RopamNET; USB B/microUSB- połączenie z komputerem serwisowym (komunikacja, uaktualnienie)
• obciążalność wyjść sterowanych O1, O2, i zasilających AUX, +KB1, +KB2: In=1,0A (ciągła); Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjść O1, O2, AUX, +KB1, +KB2: Ilim=1,0A÷1,7A, Tj, Tc= 125 °C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• kontrola obciążenia dla wyjść O1, O2: 2KΏ max. impedancja linii
• obciążalność wyjść O3-O8: 700mA @30Vdc
• złącza AWG:24-12, rozłączne
• klasa środowiskowa: II
• temperatura pracy: -10°C...+55°C
• wilgotność względna: RH: 20%...90%, bez kondensacji
• pobór prądu przez układy centrali (bez wyjść): 330 (max.) / 150 (śr.) / 120mA (min.); Wifi = 15mA, GSM = -10mA, Eth = 30mA (w stanie podstawowym)
• wymiary: 209 x 87 x 25 mm
• waga netto: 155 g

Obudowa metalowa Ropam O-R4D posiada solidną, monolityczną konstrukcję oraz zabezpieczenia antysabotażowe sygnalizujące otwarcie i oderwanie obudowy. Jest kompatybilna z:

• zasilaczem: PSR-ECO-2012, PSR-ECO-5012-RS (szyna DIN TH35 - 100mm) lub TRA-30VA/16,5V
• centralami: BasicGSM/-PS 2 (+VSR-2), MultiGSM/-PS 2 (+ VSR-2 + VAR-1*), NeoGSM/-PS (+VSR-2 + RF-4*), OptimaGSM/-PS (+AP-IP +VSR-2/VAR-1* + RF-4*), 17Ah/12V lub 7Ah/12(SLA).

* montaż: kołki samoprzylepne

Specyfikacja techniczna (O-R4D):

• tulejki dystansowe, montowane od wewnątrz obudowy
• wszystkie wkręty i połączenia są wielokrotnego użycia (brak blachowkrętów!)
• zabezpieczenia antysabotażowe (tamper) sygnalizujące otwarcie i oderwanie obudowy
• mikroprzełącznik do przełączania sygnałów cyfrowych, słaboprądowych (a nie 110V/230V, które wymagają przepływu prądu rzędu 0,2A w celu utrzymania prawidłowej rezystancji styku)
• 3 otwory dla konektorów antenowych SMA (pozwalają na montaż anteny AT-GSM-MINI, -MAXI, -WIFI, ISM w złączu, na obudowie)
• zamykanie: skręcana x2
• PCB - montaż na zatrzaskowych tulejkach dystansowych, tulejki montowane od wewnętrznej strony obudowy - łatwa rozbudowa i prace serwisowe
• tamper - specjalny mikroprzełącznik antysabotażowy C/NC ze złączami śrubowymi
• tamper - otwarcie i oderwanie od podłoża, spełnia wymagania normy PN-EN 50131, klasa 2
• zamykanie: skręcana x2
• wykończenie lakierem proszkowych w praktycznym kolorze jasno szarym tzw. "komputerowym".
• materiał: blacha stalowa 1mm, kolor jasnoszary (RAL7035)
• miejsce dla akumulatora: 17Ah/12V lub 7Ah/12(SLA)
• wymiary 325 x 305 x 95 mm / 320 x 300 x 90 mm (wewnętrzne)

Cechuje go sprawność do 91% oraz najwyższa funkcjonalność i uniwersalność zastosowania w instalacjach słaboprądowych. Łączy w sobie 3 funkcje: zasilacza regulowanego, ładowarki akumulatorów oraz UPS napięcia 12V DC lub 24V DC. Zasilacz przeznaczony jest do montażu w obudowie modułowej DIN 6M oraz dedykowanych obudowach naściennych (z indeksem "D" np. 0-R4D).

Zasilacz posiada wiązkę kablową do podłączenia płyty OptimaGSM, NeoGSM-IP(-64), NeoGSM i NEO (zasilacz nie posiada wyjść zasilania na złączach!).

Cechy produktu (PSR-ECO-5012-RS):

1. Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii:

• wysoka sprawność energetyczna, typowo 88% w pełnym zakresie pracy (zakres 88-91%)
• podwyższona separacja galwaniczna PRI/SEC: 3,5kV (inne zasilacze typowo: 1,5kV)
• moc wyjściowa 50W dostępna w pełnym w zakresie warunków II klasy środowiskowej
• moc całkowita 65W, zasilacz zbilansowany prądowo wewnętrznie
• wersje w napięciem wyjściowym 12VDC i 24VDC, zasilacz bezprzerwowego napięcia z niskim poziomem szumów i tętnień
• regulacja napięcia wyjściowego w trybie pracy jako zasilacz DC
• elektroniczne i autonomiczne zabezpieczenia z automatycznym powrotem: przeciążeniowe (OCP), przeciwzwarciowe (SCP), termiczne (OHP), nadnapięciowe (OVP), podnapięciowe (UVP)
• pasywne chłodzenie i niska emisja cieplna
• testowanie 100% zasilaczy pod pełnym obciążeniem nominalnym
• technologia automatycznego montażu SMT oraz THT w ramach dostępnej bazy materiałowej
• wysoka odporność EMC i ESD dla klasy urządzeń przemysłowych a niska emisja jak dla urządzeń domowych
• II klasa ochronności, bez obwodu PE
• obudowa modułowa DIN 6M (ABS, UL94 V-0) oraz dedykowane obudowy naścienne

2. Funkcje i parametry obwodu ładowarki akumulatora:

• ładowanie akumulatora dwufazowe: stało-prądowe i stało-napięciowe
• auto-kompensacja napięcia ładowania z wykorzystaniem czujnika temp.: kompensacja temperaturowa +/- 3,3 [mV/°C/ogniwo] względem temperatury projektowej 20 °C
• elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, podnapięciowe UVP i odwrotną polaryzacją akumulatora (RPP)
• dynamiczny test i diagnostyka akumulatora przy pracy z obciążeniem
• funkcja ochrony przed przeładowaniem uszkodzonego akumulatora: zaawansowany algorytm pomiaru wprowadzonego ładunku, jeżeli Qbat>Qmax a brak trybu stało-napięciowego ładowania to zasilacz wyłączy ładowanie, wystawi status awarii ale pozostawi akumulator jako źródło zasilania awaryjnego.

3. Status pracy zasilacza (nadzór) i komunikacja systemowa:

• konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień 2 lub 3, zasilacz typ A
• mikroprocesorowa diagnostyka i kontrola pracy zasilacza
• pomiar podstawowych parametrów zasilacza: napięcia, prądy, temperatura
• testowanie i kalibracja 100% zasilaczy w procesie produkcji
• wyjścia techniczne do raportowania stanu: stan AC, stan akumulatora oraz pozostałe awarie
• magistrala EIA-485 w wersji protokołu komunikacji: -RN: RopamNET
• nadzór i komunikacja z systemami poprzez magistralę RopamNET
• optyczna sygnalizacja stanu pracy zasilacza z informacją o stanie zasilania i awariach (kody)
• lokalna (zworki) lub zdalna (EIA-485) konfiguracja funkcji zasilacza

Specyfikacja techniczna (PSR-ECO-5012-RS):

• moc wyjściowa zasilacza (wydajność prądowa): 50 W (3A @13,8V)
• moc całkowita zasilacza: 65W
• sprawność energetyczna: 88% - 91%
• sygnalizacja awarii zasilania AC: 0s-16h40min
• sygnalizacja awarii niskiego napięcia DC: Uout <11,0V
• sygnalizacja rozładowanego akumulatora: Uout <9,5V
• obciążalność wyjścia +V, GND: In=3,0A (ciągła), Ipeak=5,0A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjść +V, GND: Ilim=3,0A ~ 5,0A; Tj, Tc= 125°C (stan: ograniczenie prądu zwarciowego lub przeciązenie wyjścia)
• obciążalność wyjść FAIL, FAC, FBAT: 100 mA @ 30V DC max. (brak zabezpieczenia przeciwzwarciowego)
• typ wyjść FAIL, FAC, FBAT: tranzystorowe OC (Open Collector, otwarty kolektor)
• zabezpieczenia wyjścia +BAT-: podnapięciowe UVP (Ubat <10,0V +/- 5%), przeciwzwarciowe SCP i odwrotna polaryzacja akumulatora (RPP)
• prąd ładowania akumulatora: Ibat=0,5A lub 1,0A max.
• komunikacja systemowa: EIA-485 (magistrala systemowa, protokół RopamNET)
• napięcie i prąd zasilania: Uin=195V ~ 265V AC, 50 Hz; Irms=0,5A max.; Ipk=2.0A max.
• napięcie wyjściowe zasilacza: Uout=9,0V ~ 15,2V DC; Un=13,8V DC (@20°C; Iout = 0A)
• napięcie tętnienia napięcia DC: 120 mV p-p max.
• parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia: - 3,3 [mV/°C/ogniwo] powyżej temp. projektowej 20°C; +3,3 [mV/°C/ogniwo] poniżej temp. projektowej 20°C
• pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0): 0,785W (Irms=0.015A)
• pobór prądu przez układy zasilacza DC (bez wyjść): 35 mA @12V
• klasa II środowiskowa
• temperatura pracy: -10°C ... +55°C
• wilgotność: 20% ... 90% RH bez kondensacji
• temperatura podczas ładowania akumulatora: 0°C ... +40°C
• temperatura podczas rozładowania akumulatora: -10°C ... +50°C
• parametry wynikają z warunków pracy typowego akumulatora w technologii AGM
• złącza: AWG: 24-12, FASTON 6,3
• obudowa DIN 6M (ABS UL94-VO)
• wymiary: 107 x 89 x 65,6 mm
• waga: 230g (netto)

Antena GSM Ropam AT-GSM-MINI, pionowa, dookólna przeznaczona jest do użytku wewnętrznego. Montaż możliwy jest w złączu SMA i na obudowach systemowych.

Specyfikacja techniczna (AT-GSM-MINI):

• częstotliwość: dual-band, 900/1800 MHz
• złącze SMAm,
• zysk: 2 dBi
• VSWR <1.5
• impedancja: 50 Ω
• polaryzacja: pionowa
• temp. pracy: -20°C ... +60°C
• kolor: czarny
• wymiary: ø 12 x 55 mm

Konektor - przedłużacz - antenowy Ropam AT-SMAm-20-SMAf przeznaczony jest do przejścia ze złącza SMAf (z płytki PCB np. BasicGSM 2) na obudowę metalową.

Specyfikacja techniczna (AT-SMAm-20-SMAf):

• przewód RG-174 o dł. 20 cm
• długość: 200 mm
• złącza: wtyk SMA-m i gniazdo SMA-f

Wybieraj tylko sprawdzone marki!

Polski pomysł

Polski producent

Polskie wsparcie
