Elektrobim Napęd do bramy przesuwnej do 1000 kg Elektrobim KSE180

Kompletny zestaw automatyki Elektrobim KSE180 do bram przesuwnych o wadze do 1000kg

Sprawdzony i bezawaryjny napęd do samodzielnego montażu.

Łatwa w podłączeniu i programowaniu płyta sterująca KSE wyposażona w m.in. zabezpieczenia przeciwzgnizgnieceniowe (wykrywanie przeszkód) w połączeniu z bezszczotkowym silnikiem tworzą solidny zestaw na lata pracy.>

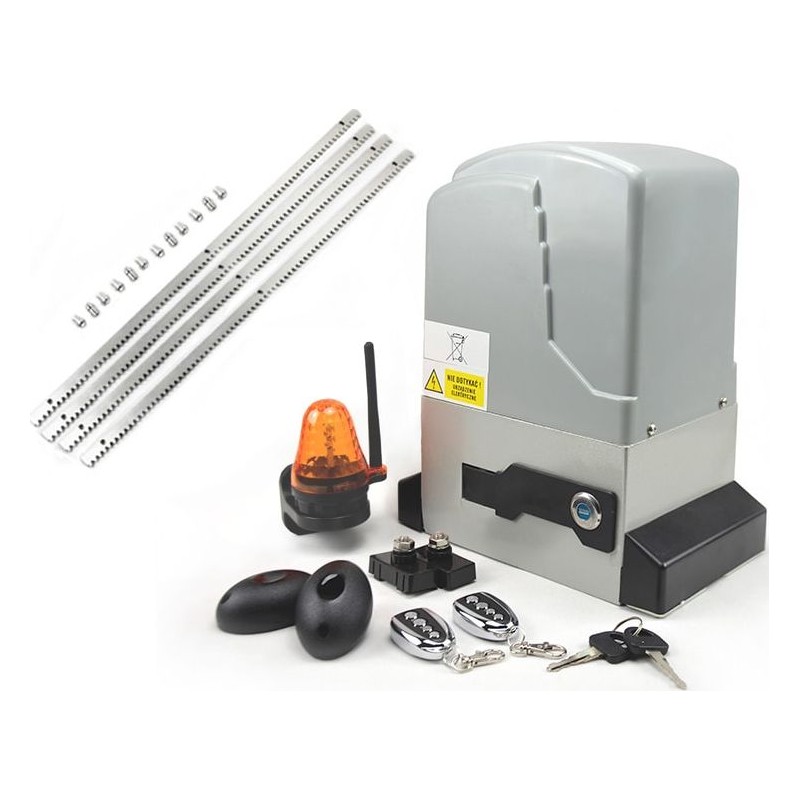

Skład zestawu silnika do bramy przesuwnej KSE180:

• Napęd KSE180

• Zabezpieczenia przeciwzgnieceniowe (wykrywa przeszkody)

• Płyta sterująca KSE
• Odbiornik radiowy zintegrowany z płytą
• Komplet fotokomórek
• 2 piloty 4-kanałowe o zasięgu do 100m
• Lampa sygnalizacyjna LED z wbudowaną anteną
• Kondensator rozruchowy 22μF
• Wygodne w połączeniu przyłącza do kabli
• Opcja soft-start/soft-stop podczas rozruchu i zatrzymania bramy
• Komplet wyłączników magnetycznych na listwę zębatą
• Karta gwarancyjna: 24 m-ce
• Instrukcja montażu w języku polskim
• listwa zębata - 4 metry(cztery metrowe odcinki wraz z tulejkami)

Automatyzacja Twojej bramy z KSE180

W końcu koniec udręki z moknięciem pod bramą oraz z wychodzeniem z domu aby otworzyć bramę gościom w zimę. Wszystko to za sprawą automatyzacji bramy. Silnik do bramy przesuwnej KSE180 jest dedykowany dla posiadaczy bram przesuwnych o masie nieprzekraczającej 1000 kg. Maksymalna długość bramy jaką obsłuży nasz produkt to aż 18 metrów. Godne uwagi jest to, że gdy dla przykładu jesteśmy posiadaczami bramy o masie 500 kg i długości 6 m pozostaje nam duży zapas siły, który zapewnia pewny start siłownika w ciężkich warunkach pogodowych.

Pewne otwieranie na lata

Projektując napęd staraliśmy się aby sprostał on warunkom panującym w Polsce przez cały rok. Korpus został wykonany z odlewy aluminiowego, co z pewnością zagwarantuje dużą wytrzymałość dla ważnego elementu, w którym umiejscowiony jest silnik. Aby zapewnić odpowiednią ochronę elektroniki, a także aby zniwelować wpływ środowiska zewnętrznego zastosowaliśmy pokrywę z tworzywa sztucznego. Szczegółowość w tych aspektach jest o tyle istotne, o ile każdy detal przekłada się na bezpieczeństwo użytkownika oraz stabilną pracę, przez lata użytkowania.

KSE180 posiada przekładnie samosmarującą, w przeciwieństwie do często stosowanych w automatach zalew olejowych, które potrafią z czasem się rozszczelnić powodując zatarcie silnika. Dodatkowo aby dłużej cieszyć się napędem, zastosowaliśmy w nim 370W silnik bezszczotkowy, ponieważ jest on żywotny oraz zapewnia stabilną i pewną pracę nawet w srogą zimę. Podczas gdy urządzenia zaopatrzone w przełączniki mechaniczne bywają zawodne, silnik KSE zatrzymywany jest przez skuteczne magnetyczne wyłączniki krańcowe.

Najważniejsze, że napęd KSE można zamontować samemu! Tak samemu! Zrobisz to sam po przeczytaniu naszej instrukcji, a jeśli czegoś nie zrozumiesz lub będziesz miał pytania, nasi technicy służą pomocą. Z pewnością będziesz potem dumny z wykonanej pracy i zaoszczędzisz pieniądze.

Przydatne i potrzebne funkcje

• Funkcja auto-rewers. Obawiasz się, że automat uderzy w Twój samochód i zostaniesz z wgnieceniem? Bez obaw fotokomórki zabezpieczają przed takimi wypadkami. Mimo wszystko gdyby automat napotkał przeszkodę samoczynnie cofnie bramę. Czułość w obu kierunkach jest płynnie regulowana potencjometrami.
• Łagodny start i zatrzymanie siłownika: Aby napęd stabilnie trzymał się fundamentu oraz aby zachować wysoką kulturę pracy bramy, silnik powoli rozpędzi i zatrzyma ruch bramy.
• Funkcja auto-zamykania: Martwisz się, ze zapomnisz zamknąć bramy za sobą? Możesz otworzyć bramę i odjechać samochodem bez jej zamykania, a automat sam zrobi to za Ciebie.
• Awaryjne otwieranie w przypadku braku prądu: Nie musisz się martwić ponieważ gdy zdarzy się awaria zasilania lub przerwa w dostawie energii elektrycznej, spokojnie otworzysz i zamkniesz bramę, używając klucza awaryjnego otwierania.
• Zewnętrzne sterowanie pracą automatu: Potrzebujesz otwierać napęd z garażu za pomocą przycisku? Żaden problem. Do płyty KSE bez problemu podłączymy także zewnętrzny odbiornik lub wysterujemy automat za pomocą przycisku na wideofonie i domofonie, klawiaturze szyfrowej. Dzięki temu można podłączyć do urządzenia zewnętrzny radioodbiornik i sterować nim pilotami różnych producentów.

Bezpieczeństwo przede wszystkim

• Zabezpieczenia amperometryczne: podczas ruchu bramy, elektronika na bieżąco mierzy prąd silnika. Po przekroczeniu wartości ustawionej potencjometrem (np. przy napotkaniu przeszkody) automat reaguje odpowiednio do zaistniałej sytuacji awaryjnej.
• Zabezpieczenia optyczne: do automatu można podłączyć fotokomórki. Jeszcze przed dotknięciem przeszkody przez bramę, system wykryje jej obecność i zareaguje w odpowiedni sposób. Możliwość podłączenia większej ilości czujek optycznych i innych zabezpieczeń (np. przycisku awaryjnego).
• Auto-blokowanie siłownika po zatrzymaniu: nie musisz stosować dodatkowych zamków na bramie w celu jej zabezpieczenia przed intruzami. Budowa przekładni automatu sprawia, że jest to kompletnie zbyteczne.

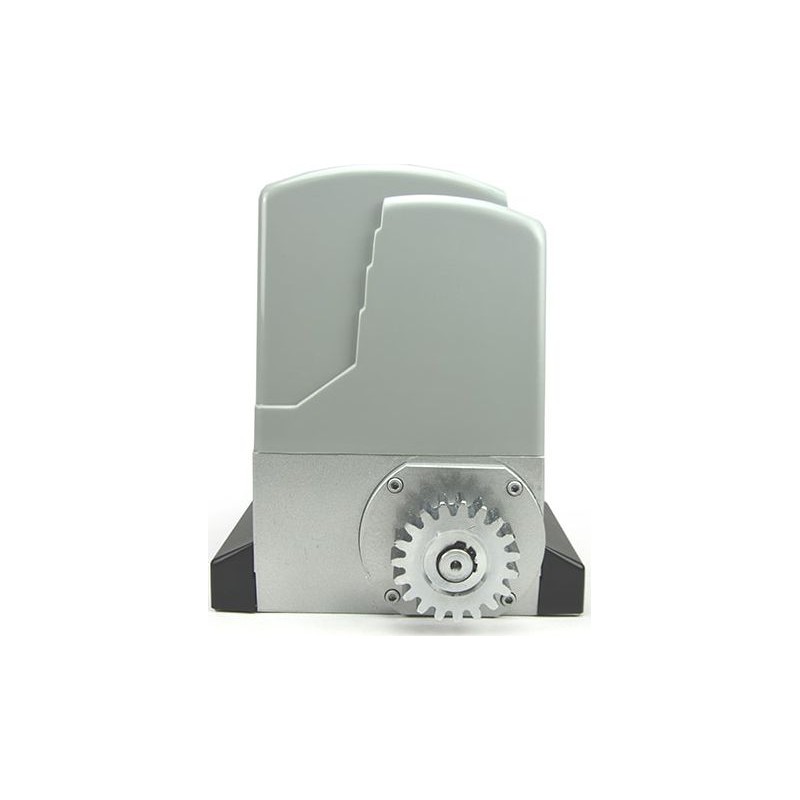

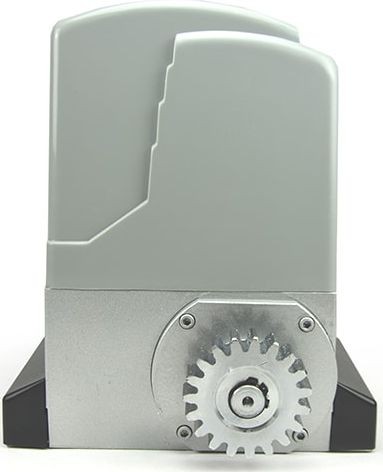

Napęd Elektrobim KSE180 do 1000kg

NAPĘD DO BRAM PRZESUWNYCH

• Wbudowane zabezpieczenie przeciwzgnieceniowe

• Napęd zasilany 230V dla bram suwanych do 1000kg

• Bezobsługowy silnik bezszczotkowy
• Wytrzymała przekładnia wewnętrzna samosmarująca
• Niezawodne magnetyczne wyłączniki krańcowe
• Awaryjne rozblokowywanie
• Prosty montaż

Specyfikacja techniczna

• Napięcie zasilania: AC230 [V] / 50 [HZ]

• Maksymalny ciężar bramy: 1000 [kg]

• Moc silnika: 370 [W]
• Prędkość liniowa otwierania: 12 [m/min]
• Prędkość obrotowa koła zębatego: 48 [obr./min]
• Wyjściowy moment siły: >20 [Nm]
• Waga: ~14 [kg]
• Wyłączniki krańcowe: Magnetyczne
• Temperatura pracy: -30~+60 C

PŁYTA STERUJĄCA NAPĘDEM KSE

• Zabezpieczenia amperometryczne, termiczne, przeciwprzeciążeniowe

• Funkcja łagodnego startu i stopu napędu

• Wejścia sterujące na moduły WIFI, GSM lub wideodomofon
• Możliwość podłączenia przewodowego włącznika naściennego
• Łatwe podłączenie i programowanie
• Możliwość wgrania do 30 pilotów Elektrobim

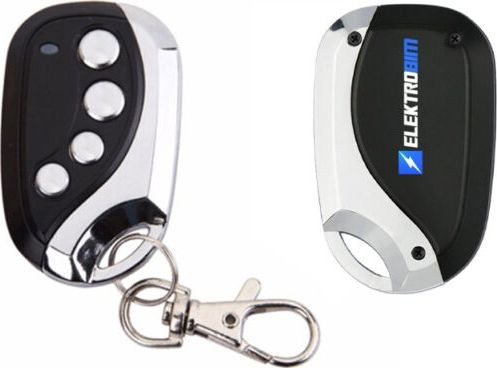

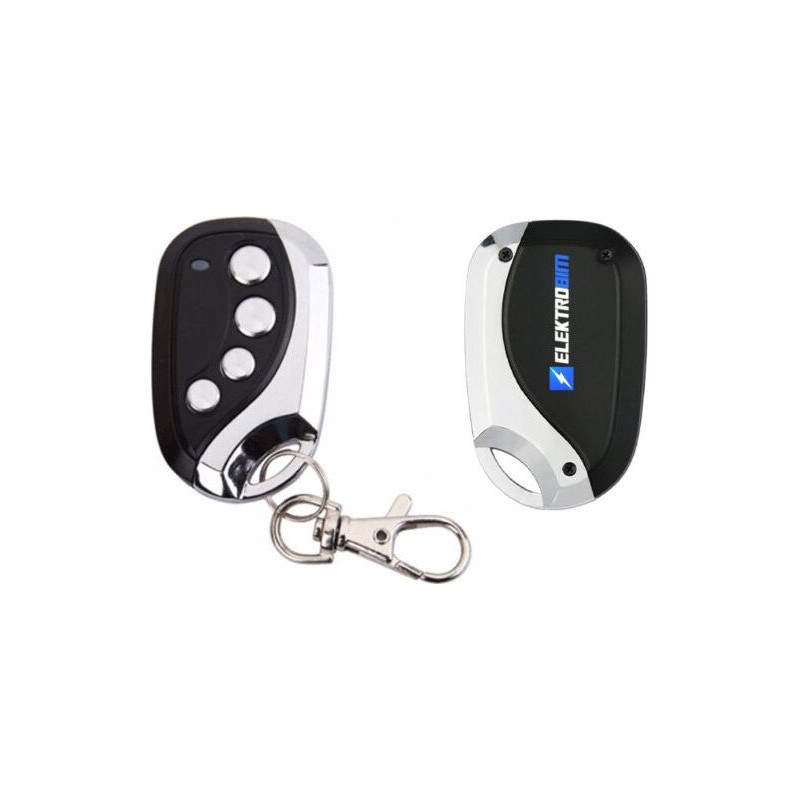

Dwa piloty Elektrobim 4-kanałowe

• Odporne na zakłócenia piloty pracujące na częstotliwości 433.92MHZ

• Bezproblemowy zasięg działania nawet do 100m

• Specjalne kodowanie producenta zapewniające bezpieczeństwo wjazdu na posesje
• Piloty wyposażone w baterię
• Możliwość obsługi innych napędów marki Elektrobim (obsługa innych marek możliwa dodatkowym radioodbiornikiem)

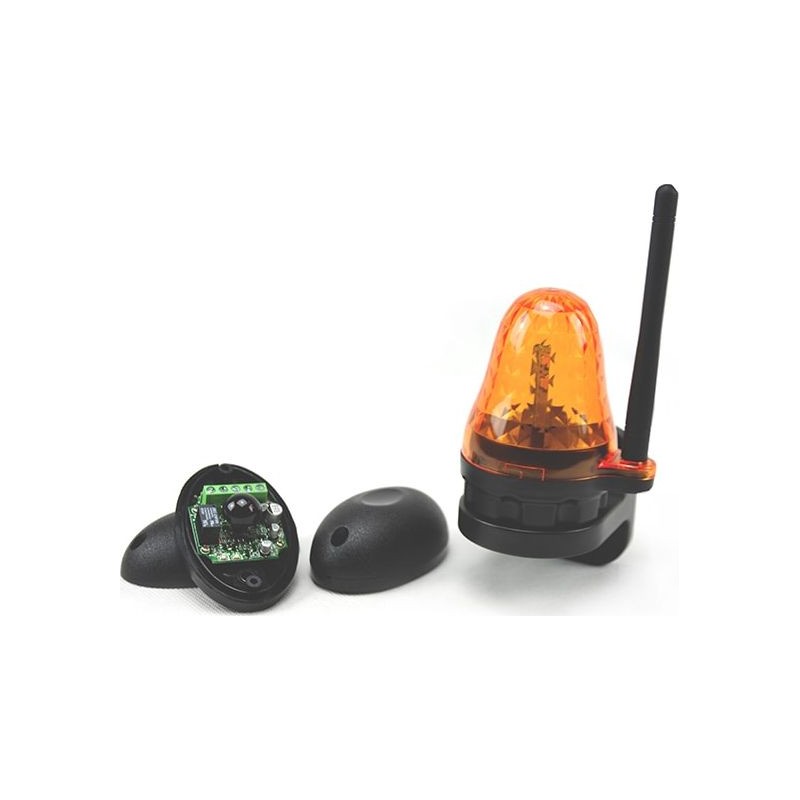

Lampa sygnalizacyjna LED z anteną

• Element ostrzegający o ruchu automatyki szczególnie przydatny po zmroku gdy przy bramie jest ciemno

• Uniwersalne zasilanie 12-265V AC/DC

• Złącze antenowe do wzmacniania zasięgu(podłączenie opcjonalne)

Fotokomórki

• Fotokomórki, chroniące bramę przed kolizjami z innymi obiektami np. samochodem

• Auto-rewers - w przypadku napotkania przeszkody podczas zamykania brama wykona powrót do pozycji otwartej

• Zasięg do 15m

Listwa zębata metalowa ocynkowana

• 4 wytrzymałe ocynkowane listwy metalowe o grubości 8 mm wraz z tulejami o wymiarze 1005x30x8 mm

• Sposób mocowania: spawanie/ wręcanie za pomocą nitonakrętek

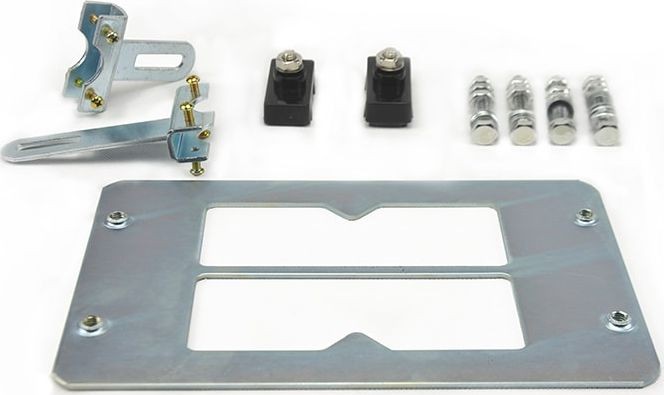

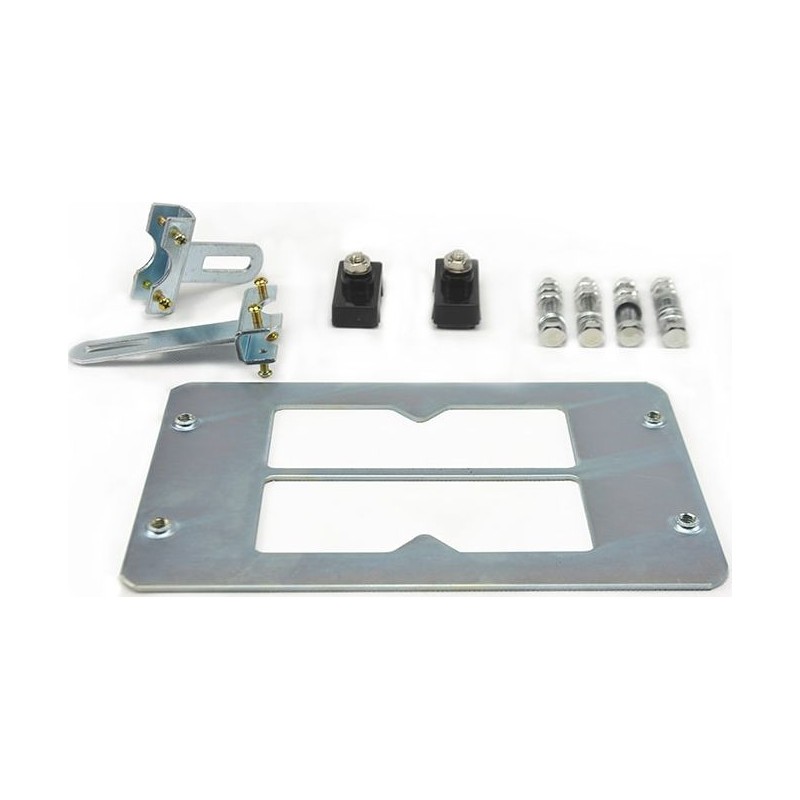

Akcesoria montażowe oraz magnetyczne wyłączniki krańcowe

• Uchwyt montażowy wraz z śrubami

• Klucze do rozblokowania automatu

• Magnetyczne wyłączniki krańcowe wraz z uchwytami
