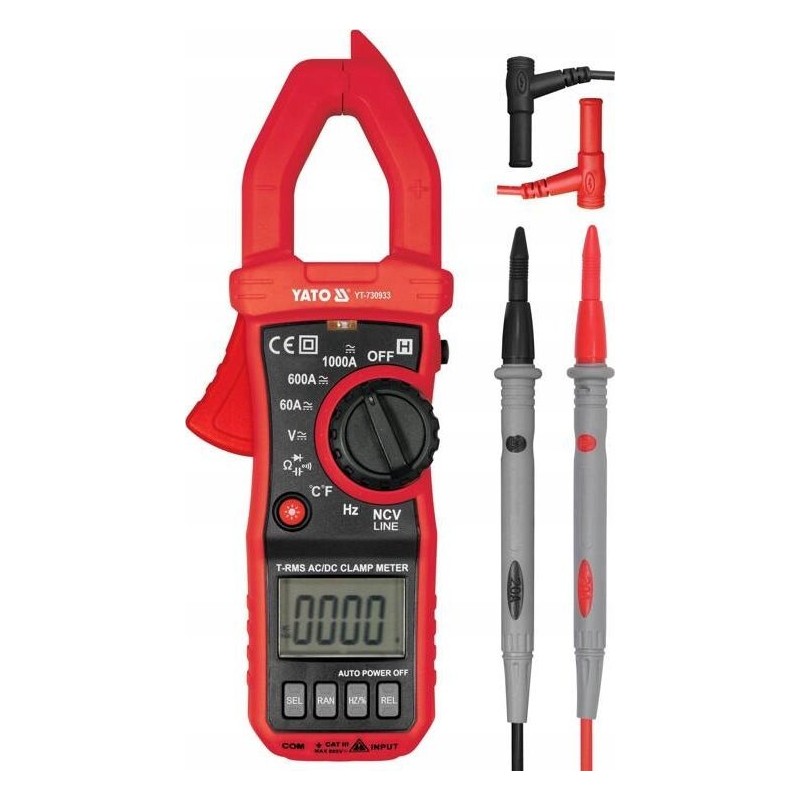

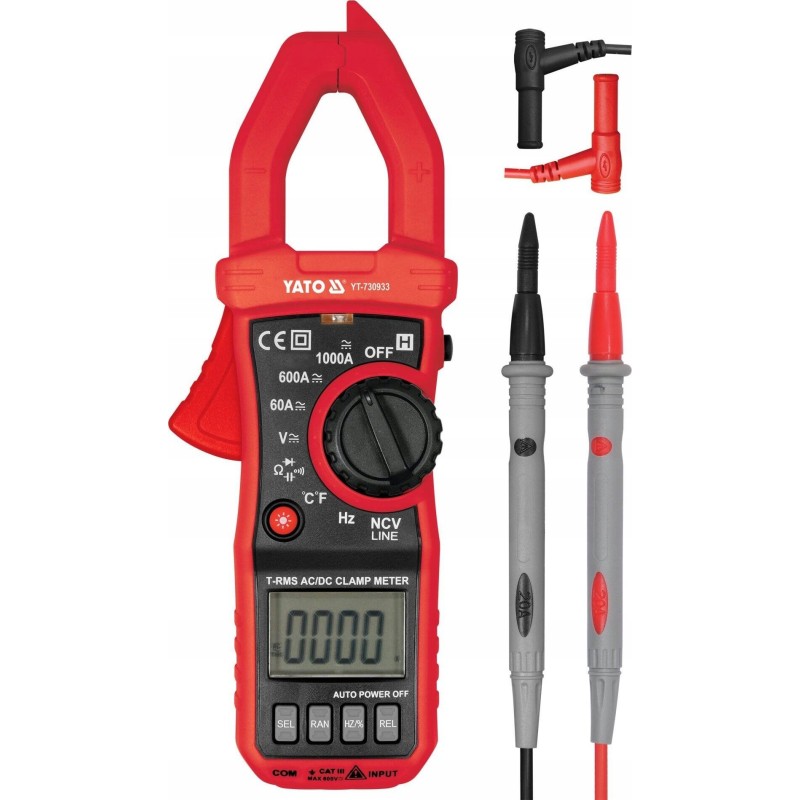

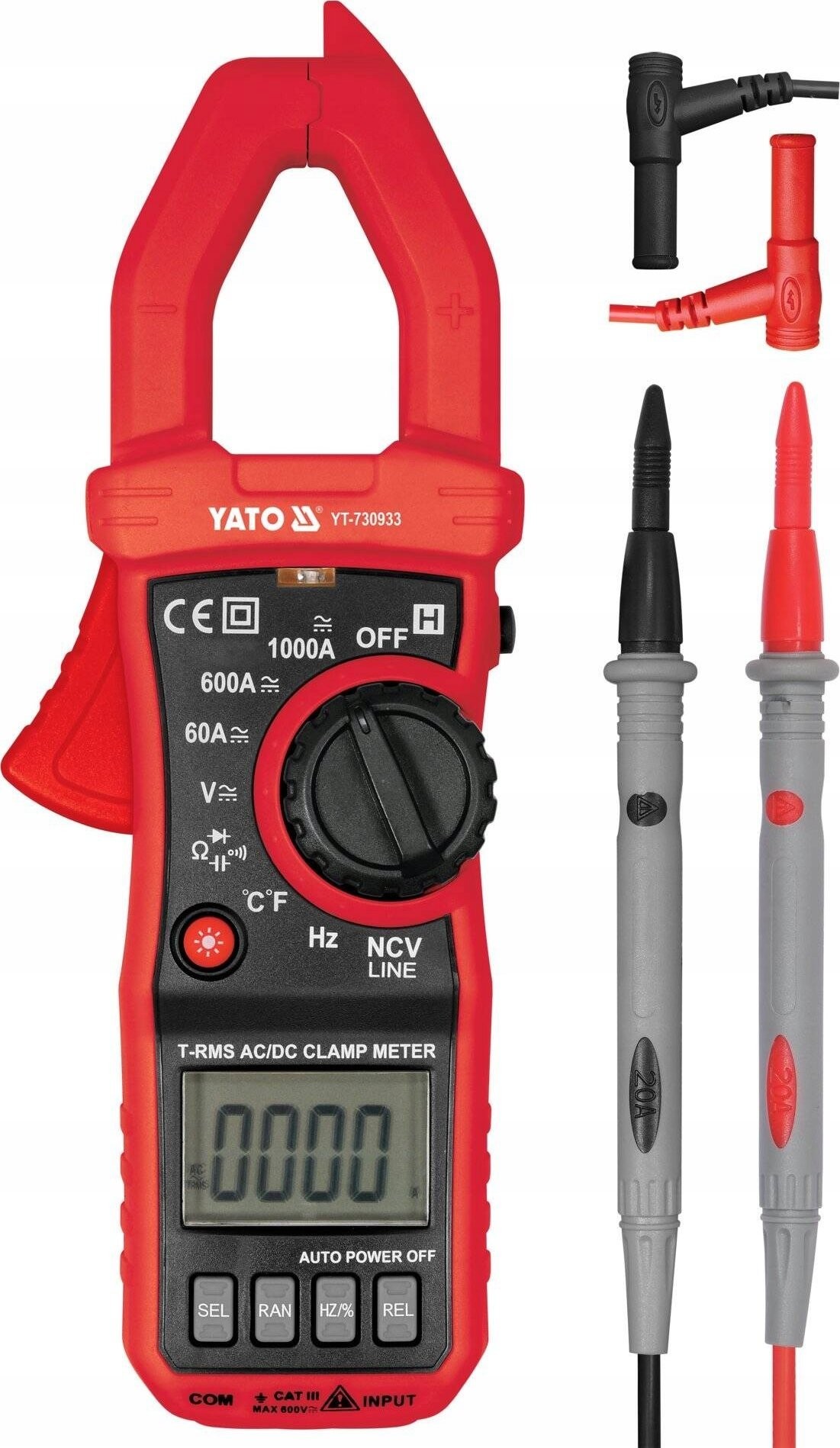

Yato YT-730933 Miernik cęgowy 10MA-1000A

Kod produktu: YT-730933

Yato YT-730933 Miernik cęgowy 10MA-1000A

Miernik cęgowy uniwersalny z funkcją TRUE RMS, z automatycznym i ręcznym zakresem.

Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych.

Za pomocą cęg pomiarowych można wykonać pomiar zarówno natężenia prądu stałego, jak i przemiennego w zakresie od 10 mA do 1000 A.

Pomiar odbywa się bez konieczności rozłączania obwodu lub odłączania go od źródła zasilania.

Miernik pozwala na zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych.

Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-750 V, TRUE RMS (40-1000 Hz),
• pomiar napięcia stałego: D.C. 0-1000 V,
• pomiar natężenia prądu przemiennego: A.C. 0-1000 A, TRUE RMS (40-1000 Hz),
• pomiar natężenia prądu stałego: D.C. 0-1000 A,
• pomiar rezystancji: 0-60 MΩ,
• test diody: IF 2 mA, UR 3.2 V,
• test ciągłości obwodu: 0-50 Ω.

Dodatkowe pomiary:

• pomiar pojemności kondensatora: 0-100 mF,
• pomiar częstotliwości: 0-10 Mhz,
• pomiar temperatury: -30 do 1000 °C,
• bezkontaktowe wykrywanie napięcia przemiennego: NCV,
• pomiar prądu rozruchowego,
• pomiar obecności fazy (funkcja próbnika).

Dokładność pomiaru:

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A

• dokładność pomiaru miernika YT-730933 dla tego zakresu to : ±(2.5%+10), rozdzielczość 0.01 A,
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 30 x rozdzielczość,
• obliczenia: (30 x 2,5%) + 10 x 0.01 = 0,75 + 0,1 = 0,85 A.

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,85 A.

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 2,85 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

• TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia lub natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC itp.,
• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy,
• LINE - kontaktowe wykrywanie napięcia przemiennego, działa jak tradycyjny próbnik. Po włożeniu sondy pomiarowej do otworu w gniazdku, w przypadku obecności fazy na wyświetlaczu pojawią się cztery kreski, zaświeci się dioda sygnałowa oraz wyemitowany zostanie przerywany sygnał dźwiękowy,
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną regulacją zakresu za pomocą pokrętła, pomiary należy wykonywać kolejno od największego zakresu, aż do najdokładniejszego. W innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO,
• RAN - ręczna zmiana zakresu pomiarowego,
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości,
• INR - pomiar prądu rozruchowego za pomocą cęgów pomiarowych. Miernik wykona pomiar prądu rozruchowego po 80 ms od uruchomienia urządzenia.

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 6000,
• podświetlenie ekranu oraz pola pomiarowego cęgów,
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω,
• cęgi rozwierają się do 25 mm,
• sondy pomiarowe o długości 14 cm,
• długość przewodu wraz z sondami: 103 cm,
• średnica przewodu wraz z izolacją: 3,6 mm,
• pokrowiec w zestawie,
• konstrukcja z zabezpieczeniami przeciążeniowymi,
• automatyczne wyłączenie się miernika po 15 minutach bezczynności,
• możliwość wyłączenia trybu automatycznego wyłączenia urządzenia,
• wskaźnik niskiego poziomu baterii,
• zasilanie: trzy baterie 1,5 V (AAA).

Uwaga!

Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.

• Pomiar temperatury: -30 ~ +1000 ˚C
• Pomiar pojemności: 0-100 mF
• Pomiar napięcia przemiennego: 0-750 V a.c.
• Sygnał dźwiękowy: tak
• Pomiar rezystancji : 0-60 MΩ
• Temperatura przechowywania: -10 ~ +50 ˚C
• Test baterii: tak
• DATA HOLD: tak
• Prąd przemienny: 0-1000 A
• Częstotliwość próbkowania: 3 razy na sekundę
• Rodzaj baterii: 3x1.5V; AAA
• Rodzaj wyświetlacza: LCD
• Test diody: tak
• Maks. średnica przewodu do pomiaru za pomocą cęgów: 25 mm
• Funkcja latarki: tak
• Masa: 0.2 kg
• Maks. rozwarcie cęgów: 25 mm
• Podświetlenie LED: tak
• Zakres wyświetlacza : 6000
• Zasilanie : bateryjne
• Prąd stały: 0-1000 A
• Bezkontaktowe wykrywanie napięcia przemiennego NCV : tak
• Wymiary: 194x75x35 mm
• Wyłączanie automatyczne : 15 min
• TRUE RMS: tak
• Zakres temperatury pracy: 0~40 ˚C
• Wskaźnik niskiego poziomu baterii : Tak
• Test przewodzenia: tak
• Rejestracja wartości szczytowej: tak
• Zastosowanie: elektryczne
• Materiał: ABS
• Test ciągłości obwodu: 0-50 Ω
• Automatyczny zakres pomiaru: tak
• Wilgotność względna pracy Rh : < 75 %
• Pomiar napięcia stałego: 0-1000 V d.c.
• Pomiar częstotliwości: 0-10 MHz
